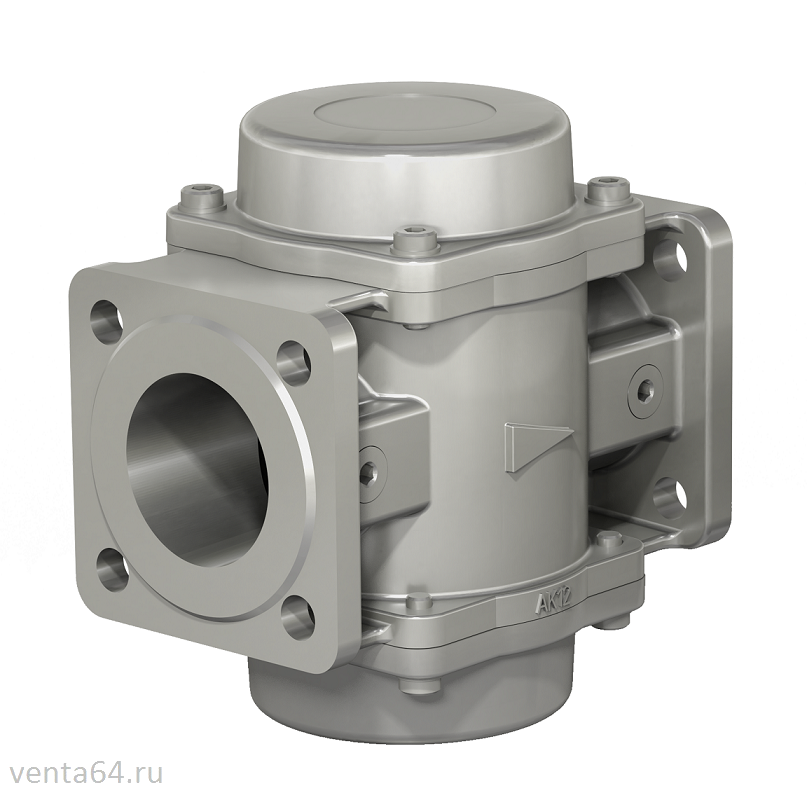

Фильтры газовые ФН фланцевые Ду 25-100

МАТЕРИАЛ КОРПУСА:

• Алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 °C);
• УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
• Возможно изготовление фильтров в угловом исполнении корпуса;
• Возможно изготовление фильтров со встроенным конденсатоотводом;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

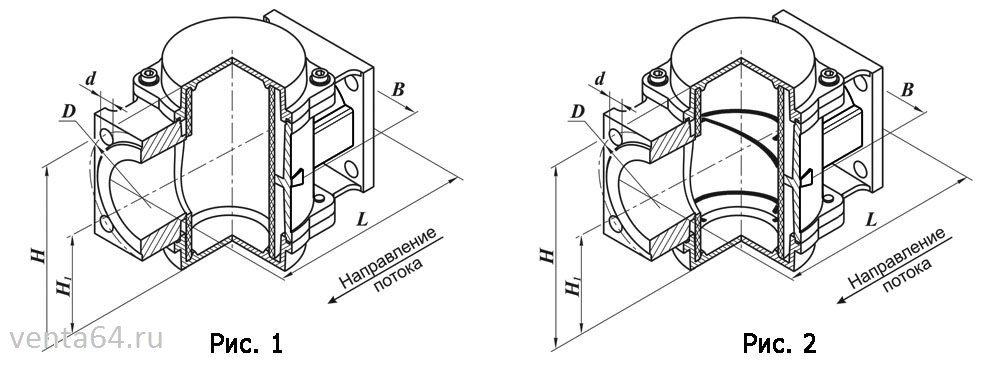

Наимено­вание фильтра	DN	Давление рабочее макси­мальное, МПа	Рабочая площадь фильтр. элемента, м2	Размеры, мм						Масса, кг	Коэффициент сопротив­ления	Рис.
				L	B	H	Н1	D	d
ФН1-2 фл.	25	0,3	0,023	160	95	192	96	75	11	2,9	2,2	1
ФН1-6 фл.		0,6										2
ФН1 1/4-2 фл.	32	0,3	0,03	162	100	180	90	90	12,5	3	3,3	1
ФН1 1/4-6 фл.		0,6										2
ФН1 1/2-2 фл.	40	0,3			108	198	99	100		3,2	2,2	1
ФН1 1/2-6 фл.		0,6										2
ФН2-2 фл.	50	0,3		187	118	188	94	110	14	3,4	3	1
ФН2-6 фл.		0,6										2
ФН2 1/2-1	65	0,3	0,04	235	144	216	108	130		5,2	2,9	1
ФН2 1/2-6		0,6										2
ФН3-1	80	0,3	0,05	258	168	226	113	150	18	6,4	3	1
ФН3-6		0,6										2
ФН4-1	100	0,3	0,06	278	185	252	126	170		7,5	4,4	1
ФН4-6		0,6										2
