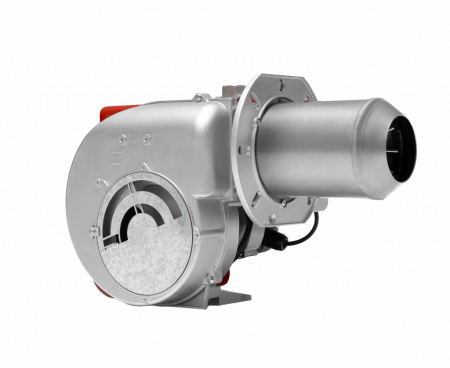

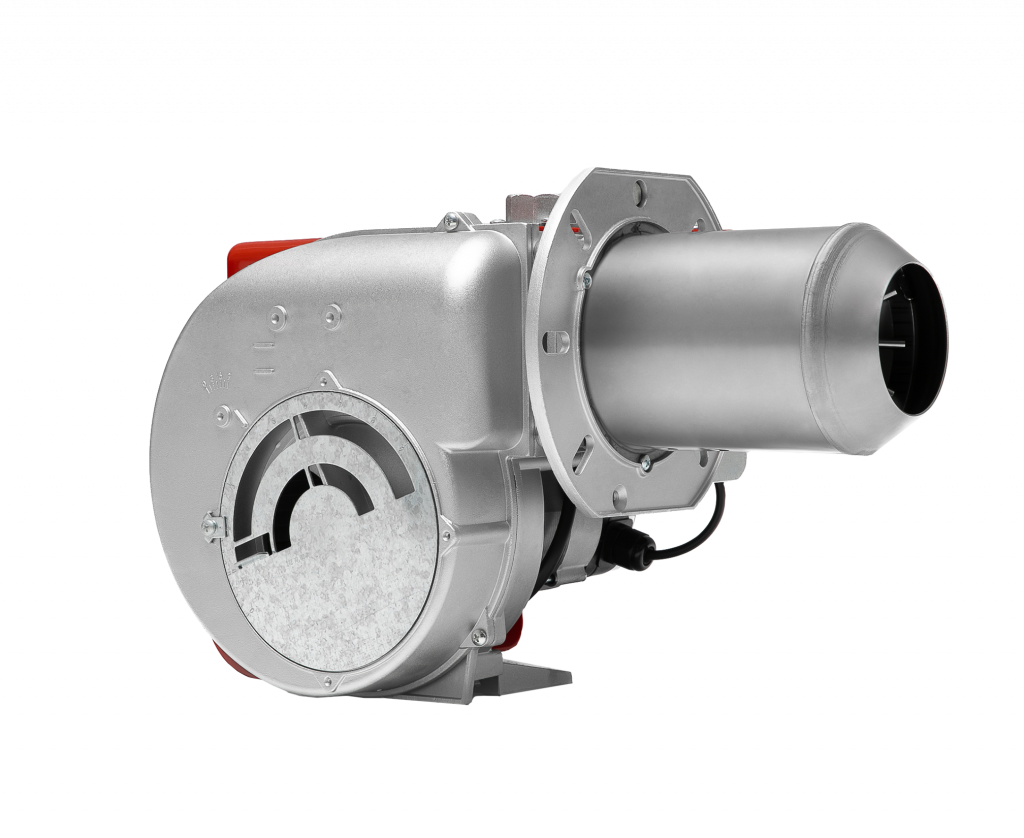

Горелка газовая одноступенчатая FAG 20 (60-205 кВт)

Артикул	102 22 015
Бренд	Flameair

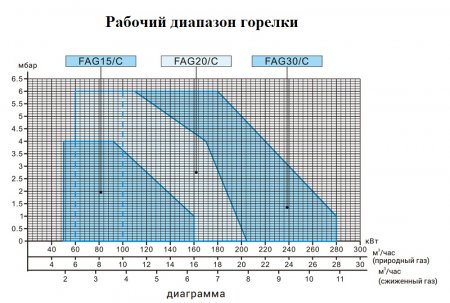

Мин. мощность, кВт	60
Макс. мощность, кВт	205
Мин. расход природного газа, нм3/ч	6
Макс. расход природного газа, нм3/ч	20,7
Вес брутто (кг)	12
Размер упаковки, см	54*36,5*37
Тип регулировки	Одноступенчатая
Электропитание	~1ф 230 (-15%...+10%)
Длина, мм	540
Ширина, мм	370
Высота, мм	370

Технические и функциональные характеристики

• одноступенчатая;
• горелка снимается без снятия фланца;
• для соединения с котлом используется один фланец и термостойкая прокладка;
• однофазный двигатель вентилятора;
• ионизационный электрод для контроля пламени;
• степень защиты IP40.

Конструктивные характеристики

• газовая автоматическая одноступенчатая горелка;
• которая работает на природном или сжиженном газе;
• это компонент для большинства отопительных приборов, таких как водогрейный или паровой котел, воздухонагреватель и т.д.;
• топливо - природный газ или сжиженный газ (LPG);
• теплотворная способность природного газа: Hi = 35,8 МДж/м? = 8 550 ккал/м?;
• теплотворная способность LPG: Hi = 92,1 МДж/м? = 22 000 ккал/м?;
• если топливо не является природным газом или LPG, следует его состав;
• если вы не уверены в составе, запросите поставщика;
• при необходимости уменьшите давление газа, установив регулятор давления.

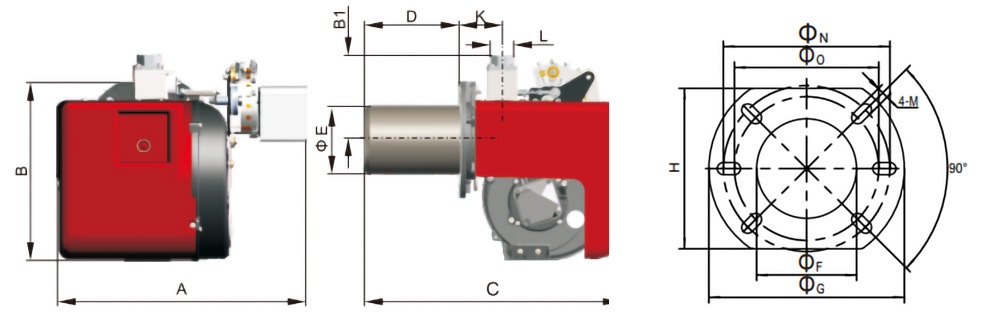

A

B

C

D

E

F

G

H

B1

K

L

|O

N

M

мм

мм

мм

мм

мм

мм

мм

мм

мм

мм

”

мм

мм

in-V

290/420

302/348

433

160

125

135

220

195

70/144

72

G1

160

190

4-М8

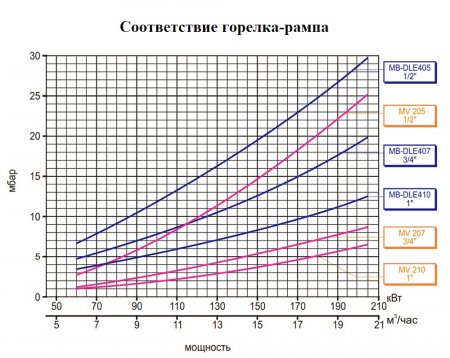

Модель	Артикул	Контроль герметичности	Рmax, мбар	Адаптер горелка/рампа	Адаптер горелка/рампа артикул	Схема
MV 205 (?”)	122 25 353	-	40	-	122 19 503	QF2
MV 207 (3/4”)	122 25 354	-	40	-	122 19 504	QF2
MV 210 (1”)	122 25 355	-	40	-	122 19 505	QF2
MB-DLE405 (?”)	122 25 653	-	350	В комплекте	122 19 503	QF7
MB-DLE407 (3/4”)	122 25 654	-	350	В комплекте	122 19 504	QF7
MB-DLE407 (1”)	122 25 655	-	350	В комплекте	122 19 505	QF7

Опции

Можно удлинить трубу горелки.

Комплект поставки горелки

Штекер для соединения с котлом, комплект крепления горелки к котлу (фланец, прокладка).

Примечание

Возможно укомплектовать горелку серии С автоматическим регулятором и модуляционным комплектом.
