Горелка газовая одноступенчатая FAG 40 (70-390 кВт)

Артикул	102 22 017
Бренд	Flameair
Мин. мощность, кВт	70
Макс. мощность, кВт	390
Мин. расход природного газа, нм3/ч	7
Макс. расход природного газа, нм3/ч	39
Вес брутто (кг)	39
Размер упаковки, см	65х61х47
Тип регулировки	Одноступенчатая
Электропитание	~1ф 230 (-15%...+10%)
Длина, мм	650
Ширина, мм	610
Высота, мм	470

Технические и функциональные характеристики

• одноступенчатая;
• горелка снимается без снятия фланца;
• для соединения с котлом используется один фланец и термостойкая прокладка;
• однофазный двигатель вентилятора;

• ионизационный электрод для контроля пламени;
• степень защиты IP40.

Конструктивные характеристики

• газовая автоматическая одноступенчатая горелка;
• которая работает на природном или сжиженном газе;
• это компонент для большинства отопительных приборов, таких как водогрейный или паровой котел, воздухонагреватель и т.д.;

• топливо - природный газ или сжиженный газ (LPG);
• теплотворная способность природного газа: Hi = 35,8 МДж/м? = 8 550 ккал/м?;
• теплотворная способность LPG: Hi = 92,1 МДж/м? = 22 000 ккал/м?;
• если топливо не является природным газом или LPG, следует его состав;

• если вы не уверены в составе, запросите поставщика;
• при необходимости уменьшите давление газа, установив регулятор давления.

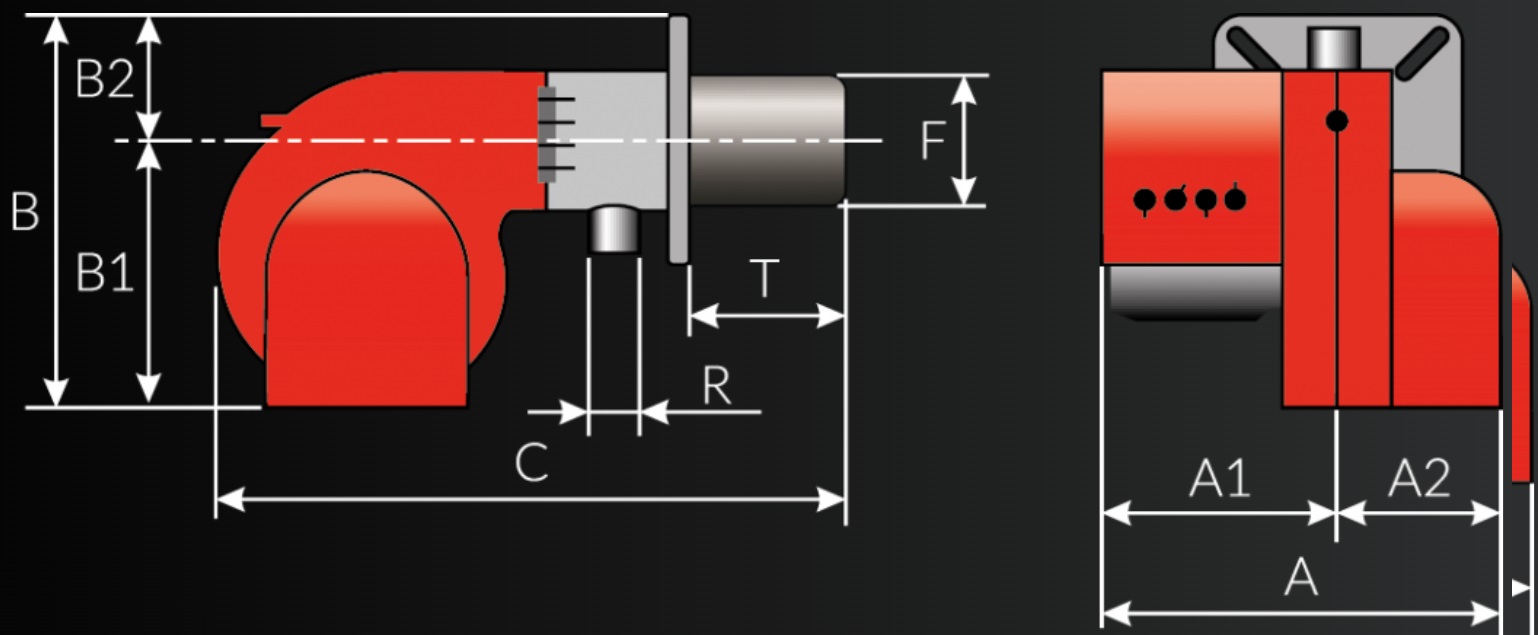

Размеры горелки

А	А1	А2	В	В1	В2	С	F	R	T
мм	мм	мм	мм	мм	мм	мм	мм	мм	мм
460	253	207	410	300	110	713	161	G1 1/2”	230

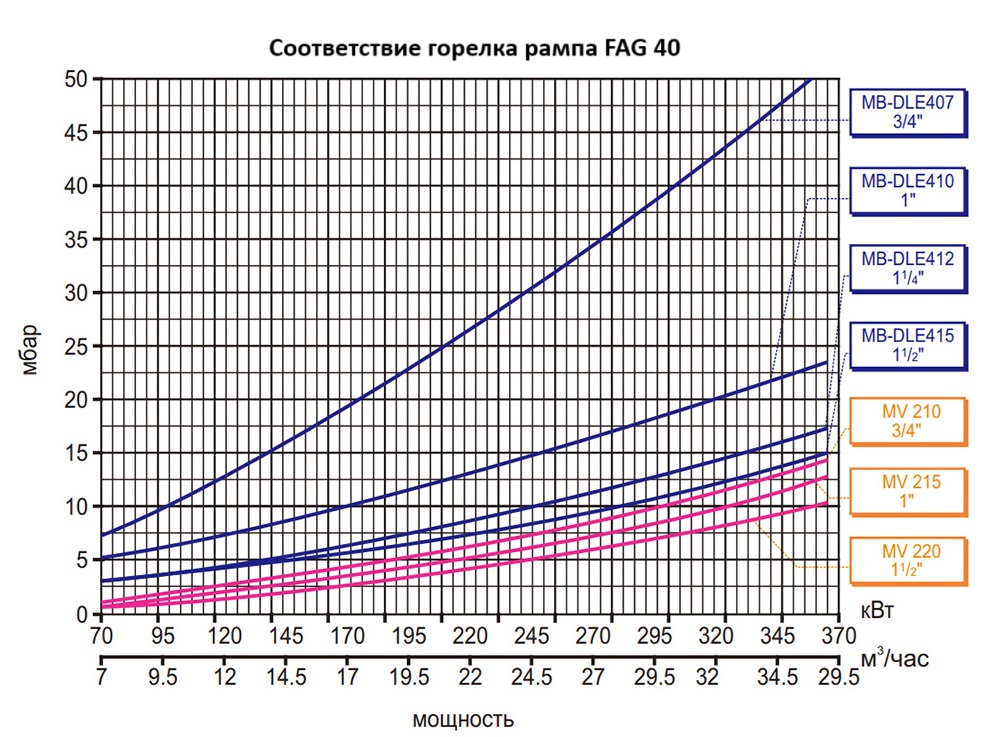

Модель	Артикул	Контроль герметичности	Рmax, мбар	Адаптер горелка/рампа	Адаптер горелка/рампа артикул
MV 210 (1”)	122 25 357	-	40	-	122 19 507
MV 215 (1 1/2”)	122 25 358	-	40	-	122 19 564
MV 220 (2”)	122 25 359	-	40	-	122 19 508
MB-DLE407 (3/4”)	122 25 656	-	350	В комплекте	122 19 506
MB-DLE410 (1”)	122 25 657	-	350	В комплекте	122 19 507
MB-DLE412 (1 1/4”)	122 25 658	-	360	В комплекте	122 19 513
MB-DLE415 (1 1/2”)	122 25 659	-	360	В комплекте	122 19 264

Опции

Можно удлинить трубу горелки.

Комплект поставки горелки

Штекер для соединения с котлом, комплект крепления горелки к котлу (фланец, прокладка).
