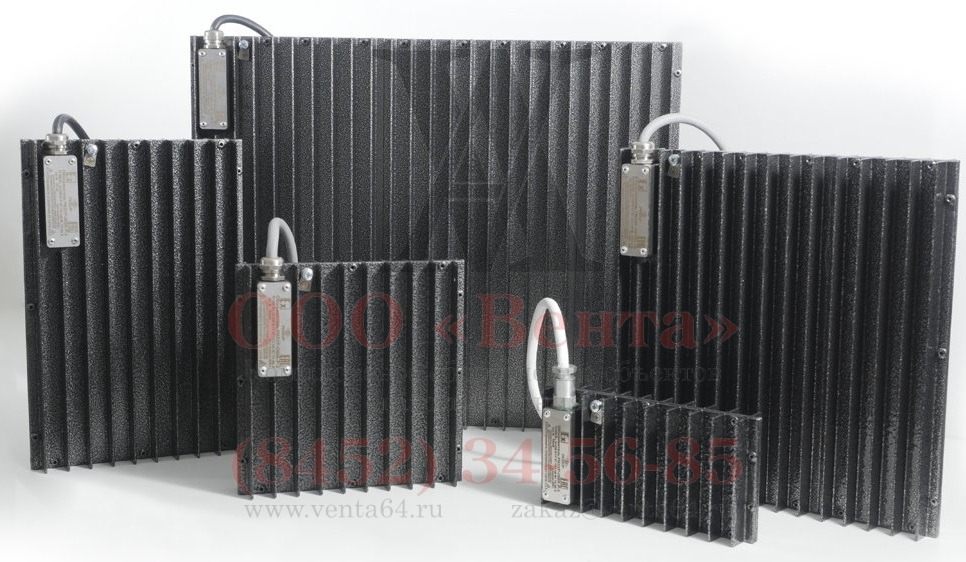

Обогреватель взрывозащищенный РИЗУР-ОША-Р

Взрывозащищенные обогреватели РИЗУР-ОША-Р используются для отопления шкафов автоматики, с размещённым в них оборудованием, которое требует положительную температуру для нормальной и стабильной работы. Обогреватели используются в основном в отраслях, связанных с добычей, транспортировкой и использованием газа и нефтепродуктов. Устанавливаются во взрывоопасных зонах помещений классов В-1а и В-1г (ПУЭ, гл.7.3).
Назначение и область применения
Взрывозащищенные обогреватели РИЗУР-ОША-P выпускаются ООО «НПО РИЗУР» по ТУ-3442-001-12189681-2014 и соответствуют требованиям ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012 и ГОСТ Р МЭК 60079-18-2012 как электрооборудование повышенной надежности против взрыва с видом взрывозащиты «герметизация компаундом (m)» и имеют маркировку взрывозащиты в зависимости от заводской уставки и температуры аварийного отключения 1Ex mb IIC T6...T3 Gb X.

Согласно маркировке взрывозащиты, гл. 7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах, обогреватели разрешены к применению во взрывоопасных зонах помещений и наружных установок.

Безопасность эксплуатации обогревателей на взрывоопасных объектах подтверждается Сертификатом соответствия Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» № ЕАЭС RU C-RU.HB82.B.00035/22.

Взрывозащищенные обогреватели типа РИЗУР-ОША-P предназначены для нагрева и поддержания заданной температуры в кожухах, термошкафах, блок-боксах, помещениях (и т.д.) с аппаратурой, требующей определенной температуры для стабильной и безотказной работы.

Благодаря надежной конструкции и многоуровневой проверке в условиях производственного цикла, в том числе и наработке на отказ, обогреватели РИЗУР-ОША-P производства ООО «НПО РИЗУР» характеризуются гарантированно стабильной работой и отсутствием отказов в полевых условиях эксплуатации. Гарантийный срок службы составляет 24 месяца с даты ввода в эксплуатацию, а средний срок службы составляет не менее 10 лет.

Описание конструкции.

Конструктивно обогреватель cостоит из радиатора - двух пластин из алюминиевого сплава с порошково-полимерным покрытием между которыми располагается электронагревательный элемент.

Взрывозащита обогревателя обеспечивается заливкой электронагревательного элемента и других электрических элементов в металлической оболочке герметизирующим компаундом. Толщина слоя компаунда между электрическими элементами и оболочкой составляет не менее 1 мм. Толщина слоя компаунда между электрическими элементами и наружной поверхностью в коробке ввода не менее 3 мм.

Защита от перегрева поверхности свыше допустимой температуры обеспечивается площадью внешней поверхности, соответствующей номинальной мощности тепловыделения, и (дополнительно) размещением датчика температуры (биметаллического или цифрового – в зависимости от исполнения) с номиналом на отключение не выше допустимой температуры. Для предотвращения выдергивания питающего кабеля предусмотрены кабельный ввод с зажимом и заливка компаундом.

Взрывозащищенные нагреватели РИЗУР-ОША-Р выпускаются в 5 исполнениях:
Исполнение FT – с биметаллическим термостатом (терморегулятором) + соединительная коробка РИЗУР-КС. Доступно для обогревателей до 1000 Вт.

Исполнение S - Обогреватель оснащен цифровым интеллектуальным блоком управления. Эффективность распределения силовой нагрузки и поддержание постоянной температуры в исполнение S обеспечивается на программном уровне адаптивным алгоритмом Брезенхэма. Данное исполнение обогревателя не предусматривает возможности регулирования настроек; температура поверхности может варьироваться от +20? до +90?С (шаг в 1 ?С), температура внутри бокса: +1…+49 ?С. Данные показатели программируются на основе опросного листа. Поставляется с питающим кабелем, длина определяется при заказе.

Исполнение ST - Обогреватель оснащен цифровым интеллектуальным блоком управления + соединительная коробка РИЗУР-КС. Эффективность распределения силовой нагрузки и поддержание постоянной температуры в исполнение S обеспечивается на программном уровне адаптивным алгоритмом Брезенхэма. Данное исполнение обогревателя не предусматривает возможности регулирования настроек; температура поверхности может варьироваться от +20? до +90?С (шаг в 1 ?С), температура внутри бокса: +1…+49 ?С. Данные показатели программируются на основе опросного листа. В данном исполнении имеется возможность запитать обогреватель через соединительную коробку, которая идет в комплекте.

Исполнение SR - Обогреватель оснащен цифровым интеллектуальным блоком управления. Терморегулятор на базе цифровой системы управления c возможностью аварийной сигнализации (релейный выход, 4 ... 20мА, и др.)

Исполнение AR - Особенность ОША-Р в исполнении «AR» заключается в возможности удаленного контроля при помощи ПК по линии связи RS 485 над состоянием окружающей среды в месте установки обогревателя, что делает возможным оперативное снятие таких показаний, как температура в боксе, температура радиатора, исправность оборудования, потребляемая мощность.

Обогреватели электрические взрывозащищенные успешно применяются:
во взрывоопасных помещениях,
в шкафах для КИПиА (Diabox, КШО, утепленных шкафах, Шкафах КИПиА, шкафах автоматики, термобоксах, мультибоксах;
в газорегуляторных пунктах ГРПШ, ГРУ, ПГБ, ГРПШН, ГСГО;
в пунктах учета нефти, пунктах учета расхода газа;
в кабинке буровика,
в башенных кранах,
в быту: в гаражах, домах, ванных комнатах, и др. помещениях,
для обогрева отдельных устройств и оборудования, например, банкоматов и шлагбаумов;
прочие варианты:
- обогреватели для шкафов
- обогреватели для шкафов автоматики
- взрывозащищенные обогреватели

Область применения:
- добыча и транспортировка нефти
- добыча и транспортировка газа
- нефтеперерабатывающие заводы
- химические заводы
- черная и цветная металлургия
- целлюлозно-бумажная промышленность
- пищевая промышленность
- обогатительные фабрики
- энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство)
- водоснабжение
- канализация
- утилизация отходов
- морской и речной транспорт
- горнодобывающая промышленность
- бытовое применение

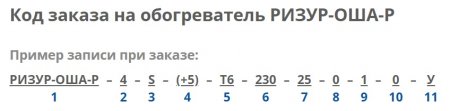

1. Модель
РИЗУР- ОША-Р	Модель обогревателя
2. Мощность
1	100 Вт
2	200 Вт
3	300 Вт
4	400 Вт
10	1000 Вт
15	1500 Вт
20	2000 Вт
X	Указать необходимую мощность (по согласованию с изготовителем)
3. Исполнение обогревателя
FT	Терморегулятор на базе биметаллического термостата. Температура поддержания в диапазоне +10°С…+20°С. Необходимо дополнительно указать код заказа терморегулятора РИЗУР-ТБ-FT
S	Встроенный интеллектуальный цифровой модуль управления, состоящий из микроконтроллера, датчика температуры и индикатора. Температура поддержания в диапазоне - 40°С…+50°С, шаг 1°С
ST	Терморегулятор на базе интеллектуального цифрового модуля управления серии РИЗУР-ТБ-ST. Температура поддержания в диапазоне -40°С…+50°С, шаг 1°С. Необходимо дополнительно указать код заказа терморегулятора.
SR	Терморегулятор на базе цифровой системы управления серии РИЗУР-ТБ-ЦСУ. Температура поддержания в диапазоне -40°С...+110°С, шаг 1°С. Необходимо дополнительно указать код заказа терморегулятора.
4. Поддерживаемая температура воздушной среды
-10	+10/+20°С (для исполнения -FT)
(X)	Указать необходимую температуру в диапазоне от -40°C…+50°C (для исполнений -S, -ST, -SR)
5. Температурный класс
Т4	Температура на поверхности обогревателя не выше +135°С
Т5	Температура на поверхности обогревателя не выше +95°С
Т6	Температура на поверхности обогревателя не выше +80°С
Х	Указать температуру на поверхности обогревателя (по согласованию с изготовителем)
6. Напряжение питания
230	230 В переменного тока
X	Указать необходимое напряжение питания (по согласованию с изготовителем)
7. Длина кабеля до терморегулятора, L2
20	200 мм
50	500 мм
Х	Указать необходимую длину кабеля
8. Защита кабеля L2 металлорукавом
0	Без металлорукава
М	В металлорукаве
9. Длина кабеля электропитания от терморегулятора, L1 (только для S-исполнения)
0	Для исполнений -FT, -ST, -SR
1	1 м
2	2 м
3	3 м
Х	Указать необходимую длину кабеля
10. Защита кабеля L1 металлорукавом
0	Без металлорукава
М	В металлорукаве
11. Крепление
Н	Крепление на напольный кронштейн (в горизонтальной поверхности)
У	Крепление на уголки
Х	Нестандартный крепеж

Технические характеристики

Зона установки	общепромышленные объекты, взрывоопасные зоны В-1а и В-1г по ПУЭ гл.7.3
Маркировка взрывозащиты	1Ex mb IIC T6 Gb X
Мощность нагревательного элемента	от 40 до 2000 Вт
Напряжение питания	220 (±15%) В
Температура на поверхности обогревателя	+90…+100°C (для исполнения FT-) -30…+90°C, шаг 1°C (для исполнений S, ST, SR, AR)
Поддерживаемая температура в боксе	+10…+20°C (для исполнения FT-) -40…+50°C, шаг 1°C (для исполнений S, ST, SR, AR)
Степень защиты обогревателя	IP54 по ГОСТ 14254-96 IP66, IP67 (по согласованию с изготовителем) по ГОСТ 14254-96
Электрическая прочность изоляции	не менее 1500 В
Сопротивление изоляции	не менее 20 МОм
По способу защиты человека от поражения электрическим током	класс 1 по ГОСТ 12.2.007.0
Сигнализация достижения предельных значений температуры	релейный, "сухой" контакт, перекидной (для исполнений SR, AR)
Гарантийный срок эксплуатации	24 месяца
Средний срок эксплуатации	не менее 10 лет

Присоединительные размеры

Монтаж на вертикальную плоскость
Модель	Размер, мм
	А	В	С
ОША-Р-1	218…226 (248)	-(-)	44 (15)
ОША-Р-2	218…226 (248)	-103	44 (15)
ОША-Р-3	218…226 (248)	-203	44 (15)
ОША-Р-4	318…326 (348)	-204	44 (15)
ОША-Р-10	518…526 (548)	345 (303)	44 (15)
ОША-Р-15	718…726 (748)	346 (303)	44 (15)
ОША-Р-20	718…726 (748)	445 (403)	44 (15)
Монтаж на вертикальную плоскость
ОША-Р-1	218…226 (248)	-	44 (15)
ОША-Р-2	218…226 (248)	-	44 (15)
ОША-Р-3	218…226 (248)	-	44 (15)
ОША-Р-4	318…326 (348)	-	44 (15)
ОША-Р-10	518…526 (548)	-	44 (15)
ОША-Р-15	718…726 (748)	-	44 (15)
ОША-Р-20	718…726 (748)	-	44 (15)

Модель	Ном. мощность, Вт	Сопр. цепи нагр. элемента, Ом	Габаритны  размеры, мм	Диаметр обогреваемой трубы, мм	Масса, кг
РИЗУР-ОША-Р-1	100	478±10%	200х100х45	-	0,67
РИЗУР-ОША-Р-2	200	241±10%	200х200х45	-	1,24
РИЗУР-ОША-Р-3	300	161±10%	300х200х45	-	1,78
РИЗУР-ОША-Р-4	400	121±10%	300х300х45	-	2,7
РИЗУР-ОША-Р-10	1000	48±10%	500х400х45	-	5,75
РИЗУР-ОША-Р-15	1500	32±10%	700х400х45	-	8,33
РИЗУР-ОША-Р-20	2000	24±10%	700х500х45	-	10,77
РИЗУР-Оур-1	75	650±10%	120х90х50	60	0,18
РИЗУР-Оур-2	40	1235±10%	120х60х30	80	0,17
РИЗУР-Оур-3	75	650±10%	120х90х60	42	0,15
РИЗУР-Оур-ПЛ-1	60	810±10%	120х120х32	-	0,21
РИЗУР-Оур-ПЛ-2	100	494±10%	120х220х32	-	0,36
РИЗУР-Оур-ПЛ-3	75	650±10%	140х140х32	-	0,28
РИЗУР-Оур-ПЛ-4	150	320±10%	220х220х32	-	0,59

Модель	Чертеж
ОША-Р-1
ОША-Р-2
ОША-Р-3
ОША-Р-4
ОША-Р-10
ОША-Р-15
ОША-Р-20

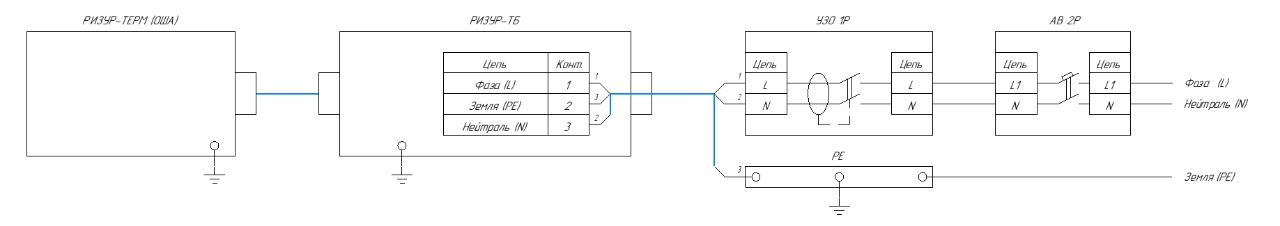

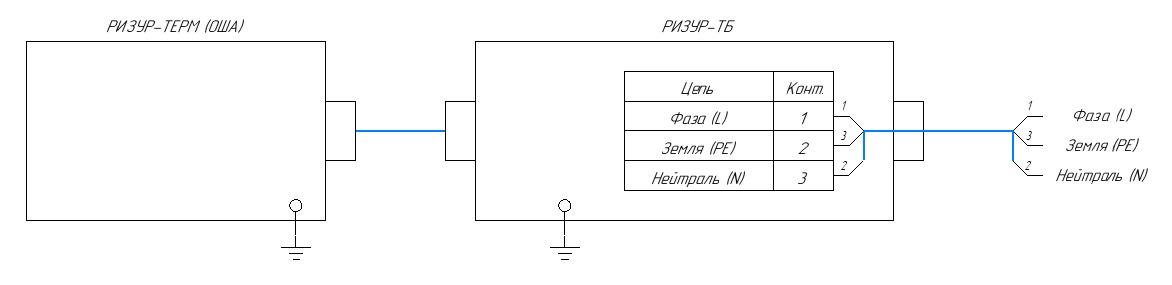

Схема подключения
