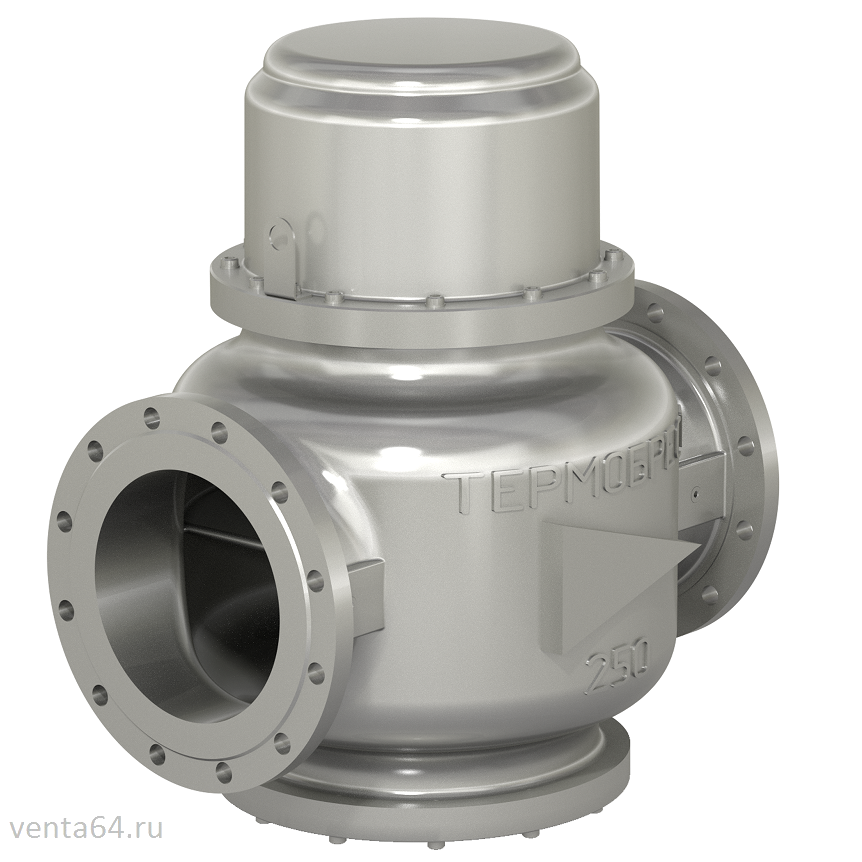

ГлавнаяФильтры газовые ФН фланцевые Ду40-300 (до 1,6 МПа), стальные
Доставим фильтр ФН по России. Для заказа достаточно отправить заявку на zakaz@venta64.ru
МАТЕРИАЛ КОРПУСА:
- Легированная сталь.
- У3.1 (-30...+60 °C);
- У2 (-45...+60 °C);
- УХЛ1 (-60...+60 °C).
- 16 бар (1,6 МПа).
| Материал фильтрующего элемента | Степень фильтрации |
| Полимерный (полиэтилен) | 2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию) |
| Сетчатый (металлическая сетка) | 400 мкм 600 мкм 800 мкм |
- (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
- (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.
- на горизонтальных или вертикальных трубопроводах.
- Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
- Возможно изготовление фильтров со встроенным конденсатоотводом;
- Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

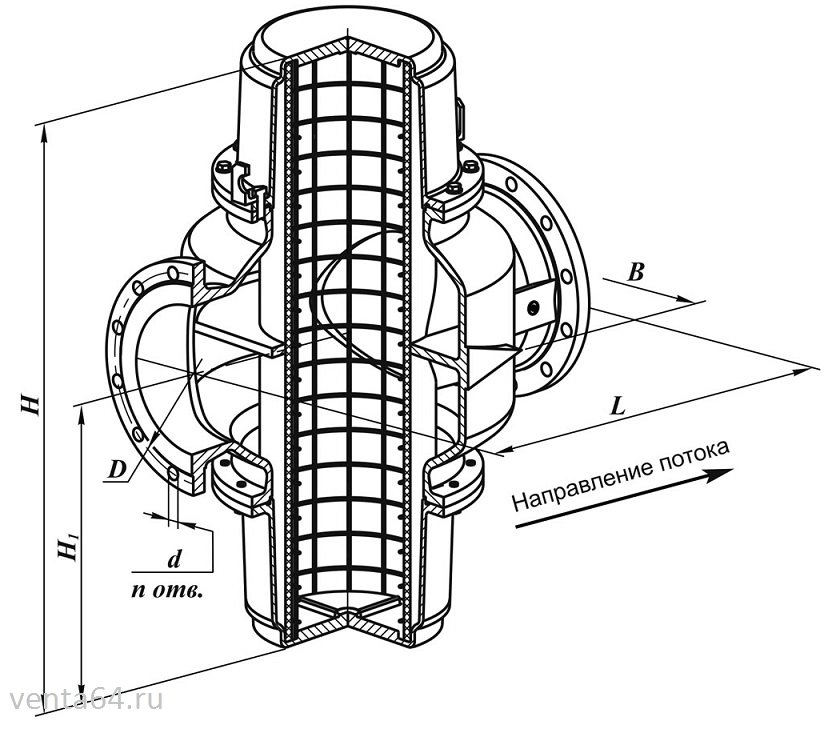

Наименование фильтра | DN | Давление рабочее максимальное, МПа | Рабочая площадь фильтрующего элемента, м2 | Размеры, мм | Масса, | Коэффициент сопротив- ления | ||||||
L | B | H | Н1 | D | d | n | ||||||
| ФН1 1/2-16 ст. фл. | 40 | 1,6 | 0,035 | 225 | 145 | 230 | 115 | 110 | 18 | 4 | 13 | 2,5 |
| ФН2-16 ст. фл. | 50 | 0,045 | 254 | 166 | 244 | 122 | 125 | 16 | 2,8 | |||
| ФН2 1/2-16 ст. | 65 | 0,09 | 288 | 192 | 328 | 164 | 145 | 27 | 2,6 | |||
| ФН3-16 ст. | 80 | 0,12 | 326 | 228 | 364 | 182 | 160 |
8
| 29 | 2,8 | ||
| ФН4-16 ст. | 100 | 0,14 | 370 | 258 | 384 | 192 | 180 | 36 | 4,0 | |||
| ФН5-16 ст. | 125 | 0,27 | 400 | 304 | 522 | 261 | 210 | 50 | 2,7 | |||
| ФН6-16 ст. | 150 | 0,4 | 484 | 336 | 694 | 347 | 240 | 22 | 87 | 2,5 | ||
| ФН8-16 ст. | 200 | 0,65 | 614 | 436 | 790 | 395 | 295 | 12 | 140 | 3,5 | ||
| ФН10-16 ст. | 250 | 0,79 | 704 | 540 | 980 | 490 | 355 | 26 | 230 | 4,0 | ||
| ФН12-16 ст. | 300 | 1,05 | 856 | 640 | 1080 | 540 | 410 | 340 | ||||
