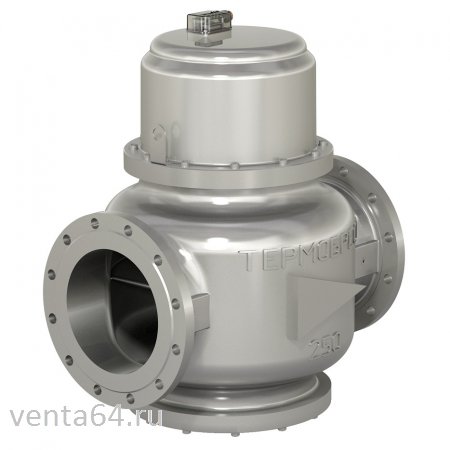

Фильтры газовые ФН фланцевые Ду 250, 300, стальные, с электрическим ДПД

МАТЕРИАЛ КОРПУСА:

• Легированная сталь (для DN 125, 150, 200);
• Серый или высокопрочный чугун (для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);

ИСПОЛНЕНИЕ ФИЛЬТРОВ:

• 1 - длинная верхняя крышка, короткая нижняя крышка;
• 2 - длинные верхняя и нижняя крышки.

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм

НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:

• работающего от сети: 24 В постоянного или переменного тока;
• работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

• 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Возможно изготовление фильтров со встроенным конденсатоотводом;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

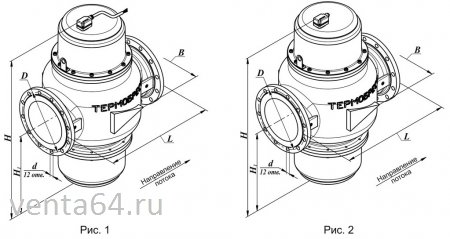

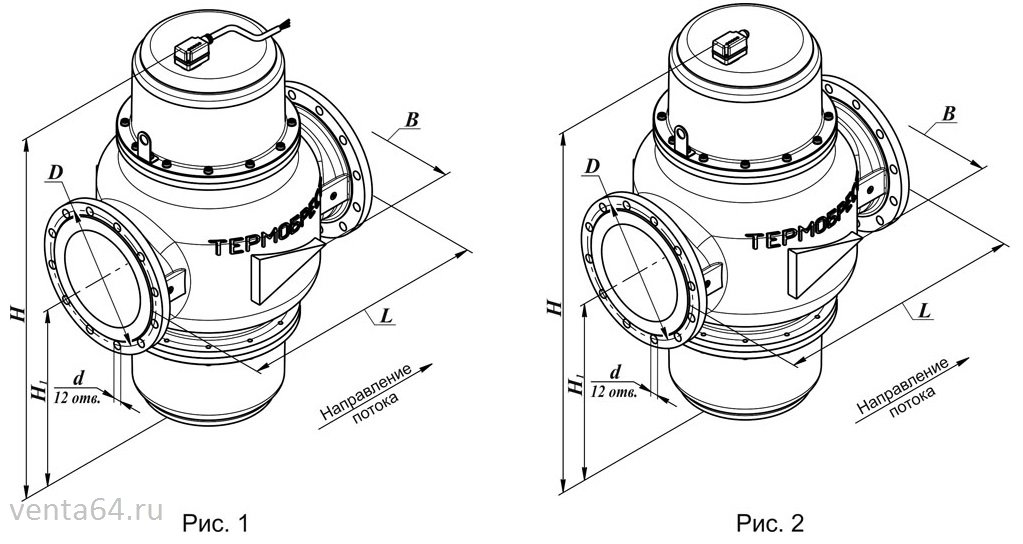

Наименование фильтра	DN	Давление рабочее максимальное,  МПа	Рабочая площадь  фильтрующего  элемента, м2	Размеры, мм						Масса, кг	Коэффициент сопротивления	Рис.
				L	B	H	Н1	D	d
ФН10-6.1 Ес ст.	250	0,6	0,62	700	540	850	295	350	22	200	4,5	1
ФН10-6.1 Ет ст.												2
ФН10-6.2 Ес ст.			0,79			1040	490			215	4,0	1
ФН10-6.2 Ет ст.												2
ФН12-6.1 Ес ст.	300		0,85	850	650	950	340	400		300	4,5	1
ФН12-6.1 Ет ст.												2
ФН12-6.2 Ес ст.			1,05			1140	540			320	4,0	1
ФН12-6.2 Ет ст.												2
