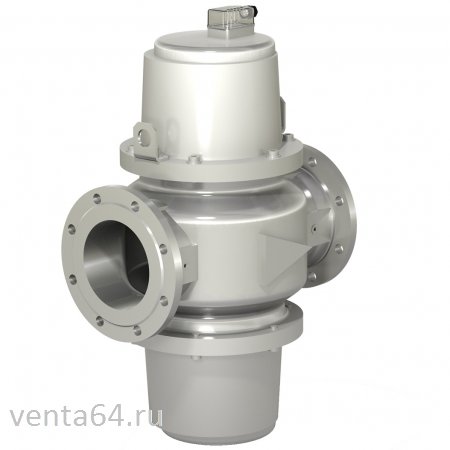

Фильтры газовые ФН фланцевые Ду 125-200, стальные, с электрическим ДПД

МАТЕРИАЛ КОРПУСА:

• Легированная сталь (для DN 125, 150, 200);
• Серый или высокопрочный чугун (для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм

НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:

• работающего от сети: 24 В постоянного или переменного тока;
• работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

• 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Возможно изготовление фильтров со встроенным конденсатоотводом;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

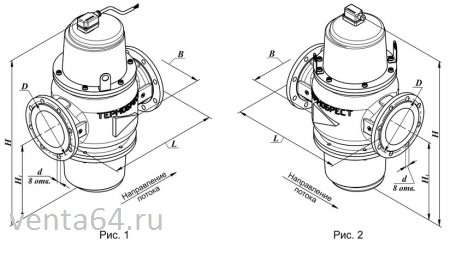

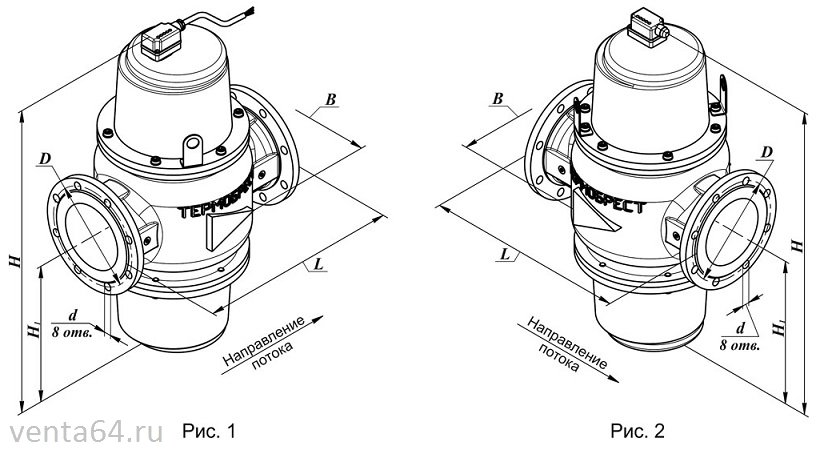

Наименование фильтра	DN	Давление рабочее макси-мальное, МПа	Рабочая площадь фильтр. элемента, м2	Размеры, мм						Масса, кг	Коэффи-циент сопроти-вления	Рис.
				L	B	H	Н1	D	d
ФН5-1Ес ст.	125	0,3	0,27	400	305	658	300	200	18	45	2,7	1
ФН5-1Ет ст.												2
ФН5-6Ес ст.		0,6										1
ФН5-6Ет ст.												2
ФН6-1Ес	150	0,3	0,4	470	330	748	345	225		80	2,5	1
ФН6-1Ет												2
ФН6-6Ес		0,6										1
ФН6-6Ет												2
ФН8-1Ес	200	0,3	0,65	600	430	848	395	280		125	3,5	1
ФН8-1Ет												2
ФН8-6Ес		0,6										1
ФН8-6Ет												2
