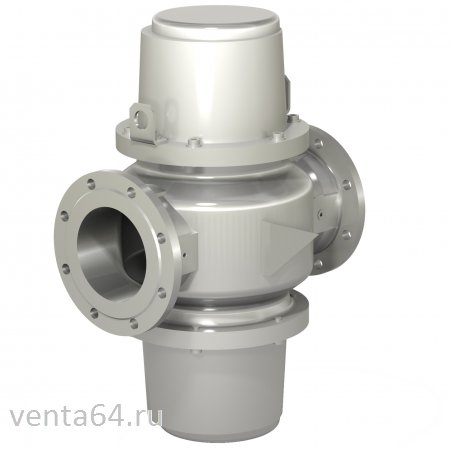

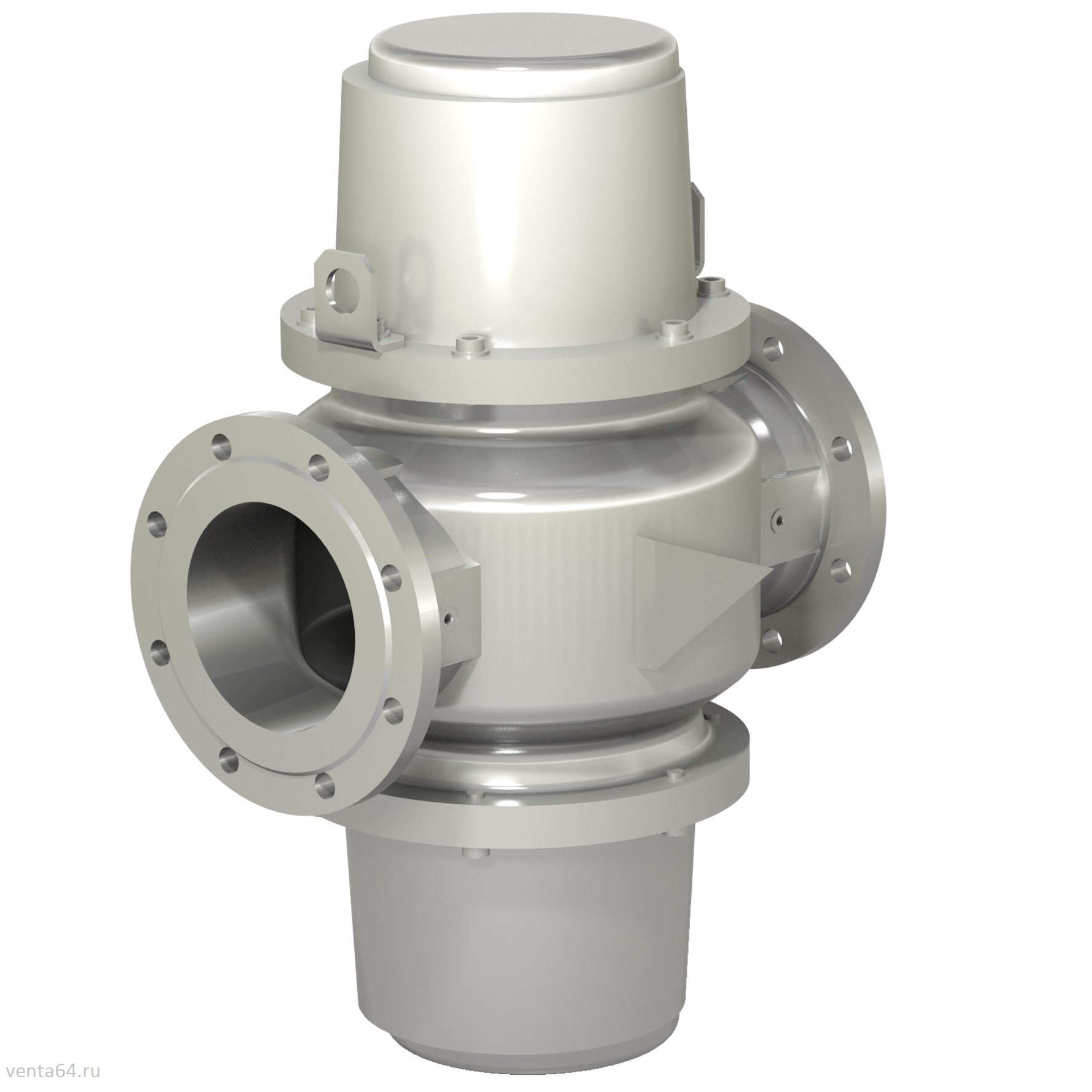

Фильтры газовые ФН фланцевые Ду 32-200, стальные

• Легированная сталь (для DN 32-200);
• Серый или высокопрочный чугун (для DN 150, 200).

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 °C);
• УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);
• 16 бар (1,6 МПа).

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
• Возможно изготовление фильтров со встроенным конденсатоотводом;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

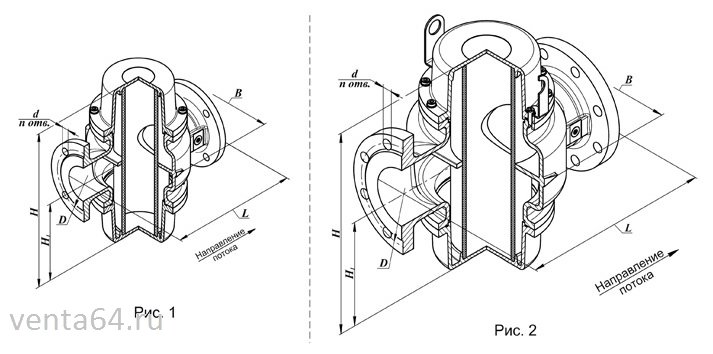

Наименование фильтра	DN	Давление рабочее максимальное, МПа	Рабочая площадь фильтр. элемента, м2	Размеры, мм							Мас-са, кг	Коэффициент сопротивления	Рис.
				L	B	H	Н1	D	d	n
ФН1 1/4-2 ст. фл.	32	0,3	0,030	190	122	180	90	90	14	4	6,5	3,0	1
ФН1 1/2-2 ст. фл.	40		0,035	210	160	196	98	100			7	2,5
ФН2-2 ст. фл.	50		0,045	240	155	214	107	110			14,5	2,8
ФН2 1/2-1 ст.	65		0,09	270	200	324	162	130			23	2,6
ФН3-1 ст.	80		0,12	310	230	354	177	150	18		26	2,8
ФН4-1 ст.	100		0,14	350	260	374	187	170			32	4,0
ФН5-1 ст.	125		0,27	400	305	600	300	200		8	45	2,7	2
ФН6-1 ст.	150		0,40	470	330	690	345	225			80	2,5
ФН8-1 ст.	200		0,65	600	430	792	396	280			125	3,5

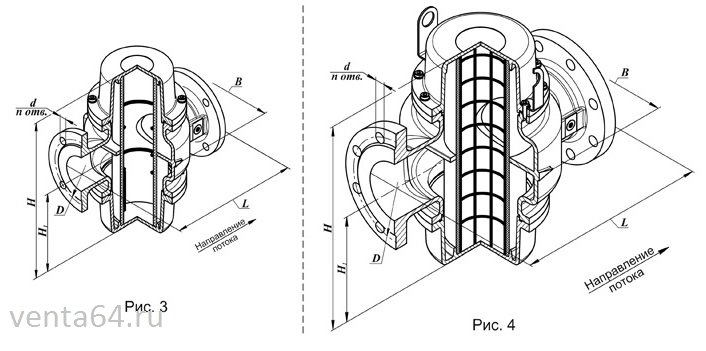

Наименование фильтра	DN	Давление рабочее максимальное, МПа	Рабочая площадь фильтр. элемента, м2	Размеры, мм							Масса, кг	Коэффициент сопротивления	Рис.
				L	B	H	Н1	D	d	n
ФН1 1/4-6 ст. фл.	32	0,6	0,030	190	122	180	90	90	14	4	6,5	3,0	3
ФН1 1/2-6 ст. фл.	40		0,035	210	160	196	98	100			7	2,5
ФН1 1/2-16 ст. фл.		1,6		225	145	230	115	110	18		13
ФН2-6 ст. фл.	50	0,6	0,045	240	155	214	107	110	14		14,5	2,8
ФН2-16 ст. фл.		1,6		254	166	244	122	125	18		16
ФН2 1/2-6 ст.	65	0,6	0,09	270	200	324	162	130	14		23	2,6
ФН2 1/2-16 ст.		1,6		288	192	328	164	145	18		27
ФН3-6 ст.	80	0,6	0,12	310	230	354	177	150	18	4	26	2,8
ФН3-16 ст.		1,6		326		364	182	160		8	29		4
ФН4-6 ст.	100	0,6	0,14	350	260	374	187	170		4	32	4,0	3
ФН4-16 ст.		1,6		370		384	192	180		8	36		4
ФН5-6 ст.	125	0,6	0,27	400	305	600	300	200			45	2,7
ФН5-16 ст.		1,6				522	261	210			50
ФН6-6 ст.	150	0,6	0,40	470	330	690	345	225	18		80	2,5
ФН6-16 ст.		1,6		484	336	694	347	240	22		87
ФН8-6 ст.	200	0,6	0,65	600	430	792	396	280	18		125	3,5
ФН8-16 ст.		1,6		614	436	790	395	295	22	12	140
