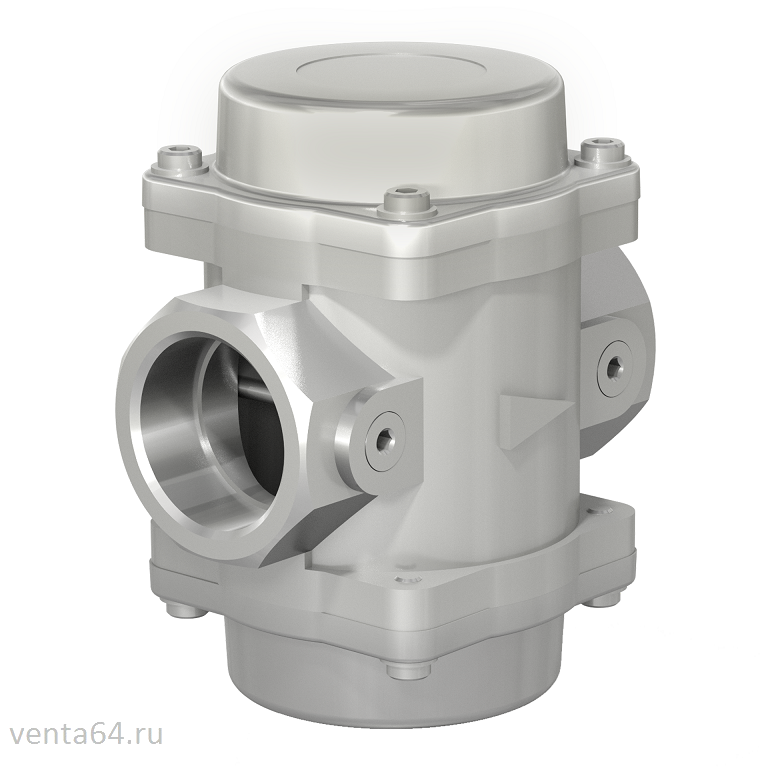

Фильтры газовые ФН муфтовые Ду 15-25

МАТЕРИАЛ КОРПУСА:

• ЦАМ или алюминиевые сплавы АК12ОЧ, АК12ПЧ.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);
• У2 (-45...+60 °C);
• УХЛ1 (-60...+60 °C).

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);
• 16 бар (1,6 МПа).

ИСПОЛНЕНИЕ ФИЛЬТРОВ:

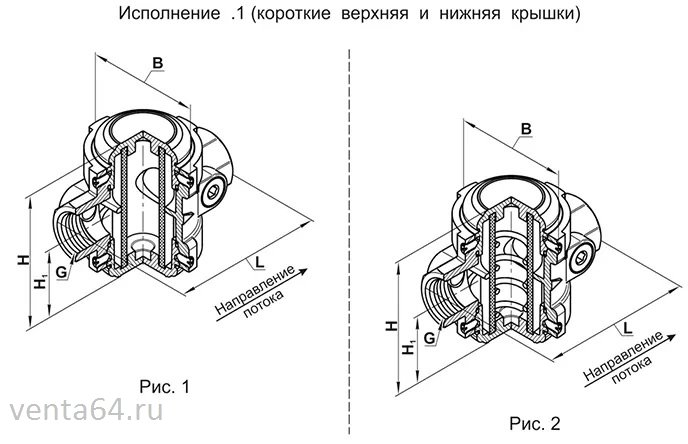

• 1 - короткие верхняя и нижняя крышки;

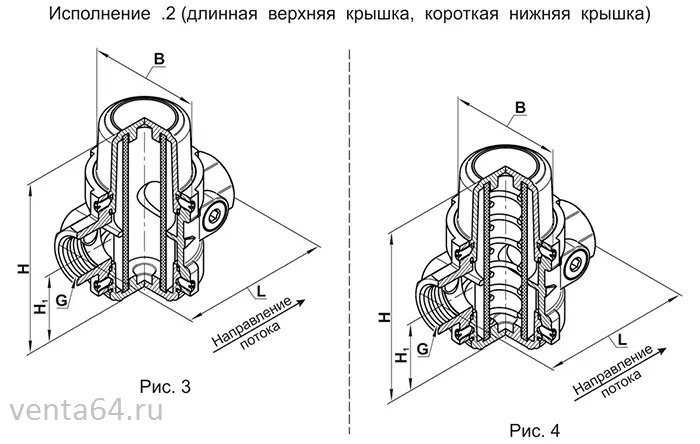

• 2 - длинная верхняя крышка, короткая нижняя крышка;

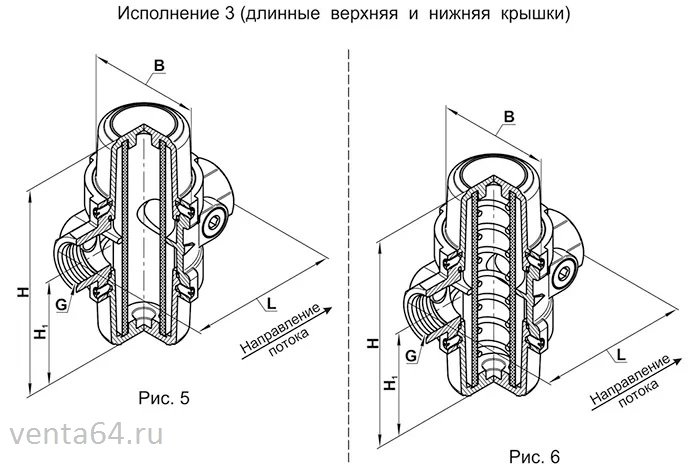

• 3 - длинные верхняя и нижняя крышки.

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм


ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Все фильтры могут быть укомплектованы индикаторами загрязненности фильтрующего элемента;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Наименование фильтра	DN	G, дюйм	Давление рабочее максимальное, МПа	Рабочая площадь фильтрующего элемента, м2	Размеры, мм				Масса, кг	Коэф. сопр.	Рис.
					L	B	Н	H1
ФН1/2-2.1	15	1/2	0,3	0,008	100	70	86	43	1,0	3,5	1
ФН1/2-6.1	15	1/2	0,6	0,008	100	70	86	43	1,1	3,5	2
ФН1/2-16.1	15	1/2	1,6	0,008	100	70	86	43	1,1	3,5	2
ФН3/4-2.1	20	3/4	0,3	0,008	100	70	86	43	1,1	3,1	1
ФН3/4-6.1	20	3/4	0,6	0,008	100	70	86	43	1,2	3,1	2
ФН3/4-16.1	20	3/4	1,6	0,008	100	70	86	43	1,2	3,1	2
ФН1-2.1	25	1	0,3	0,010	120	80	92	46	1,3	3,1	1
ФН1-6.1	25	1	0,6	0,010	120	80	92	46	1,4	3,1	2
ФН1-16.1	25	1	1,6	0,010	120	80	92	46	1,4	3,1	2

Наименование фильтра	DN	G, дюйм	Давление рабочее максимальное, МПа	Рабочая площадь фильтрующего элемента, м2	Размеры, мм				Масса, кг	Коэф. сопр.	Рис.
					L	B	Н	H1
ФН1/2-2.2	15	1/2	0,3	0,013	100	70	110	43	1,1	3,4	3
ФН1/2-6.2	15	1/2	0,6	0,013	100	70	110	43	1,2	3,4	4
ФН1/2-16.2	15	1/2	1,6	0,013	100	70	110	43	1,2	3,4	4
ФН3/4-2.2	20	3/4	0,3	0,013	100	70	110	43	1,2	2,9	3
ФН3/4-6.2	20	3/4	0,6	0,013	100	70	110	43	1,3	2,9	4
ФН3/4-16.2	20	3/4	1,6	0,013	100	70	110	43	1,3	2,9	4
ФН1-2.2	25	1	0,3	0,016	120	80	116	46	1,3	2,9	3
ФН1-6.2	25	1	0,6	0,016	120	80	116	46	1,4	2,9	4
ФН1-16.2	25	1	1,6	0,016	120	80	116	46	1,4	2,9	4



Наименование фильтра	DN	G, дюйм	Давление рабочее максимальное, МПа	Рабочая площадь фильтрующего элемента, м2	Размеры, мм				Масса, кг	Коэф. сопр.	Рис.
					L	B	Н	H1
ФН1/2-2.3	15	1/2	0,3	0,018	100	70	134	67	1,3	3,3	5
ФН1/2-6.3	15	1/2	0,6	0,018	100	70	134	67	1,4	3,3	6
ФН1/2-16.3	15	1/2	1,6	0,018	100	70	134	67	1,4	3,3	6
ФН3/4-2.3	20	3/4	0,3	0,018	100	70	134	67	1,3	2,7	5
ФН3/4-6.3	20	3/4	0,6	0,018	100	70	134	67	1,4	2,7	6
ФН3/4-16.3	20	3/4	1,6	0,018	100	70	134	67	1,4	2,7	6
ФН1-2.3	25	1	0,3	0,023	120	80	140	70	1,5	2,7	5
ФН1-6.3	25	1	0,6	0,023	120	80	140	70	1,6	2,7	6
ФН1-16.3	25	1	1,6	0,023	120	80	140	70	1,6	2,7	6
