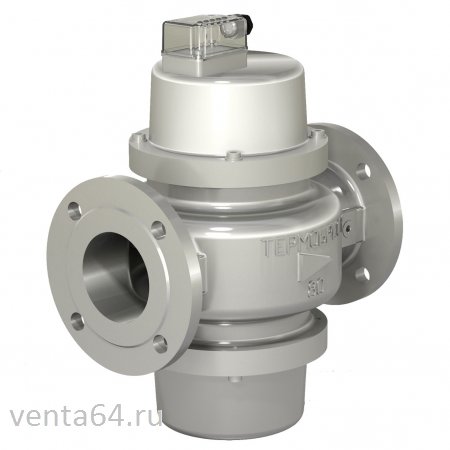

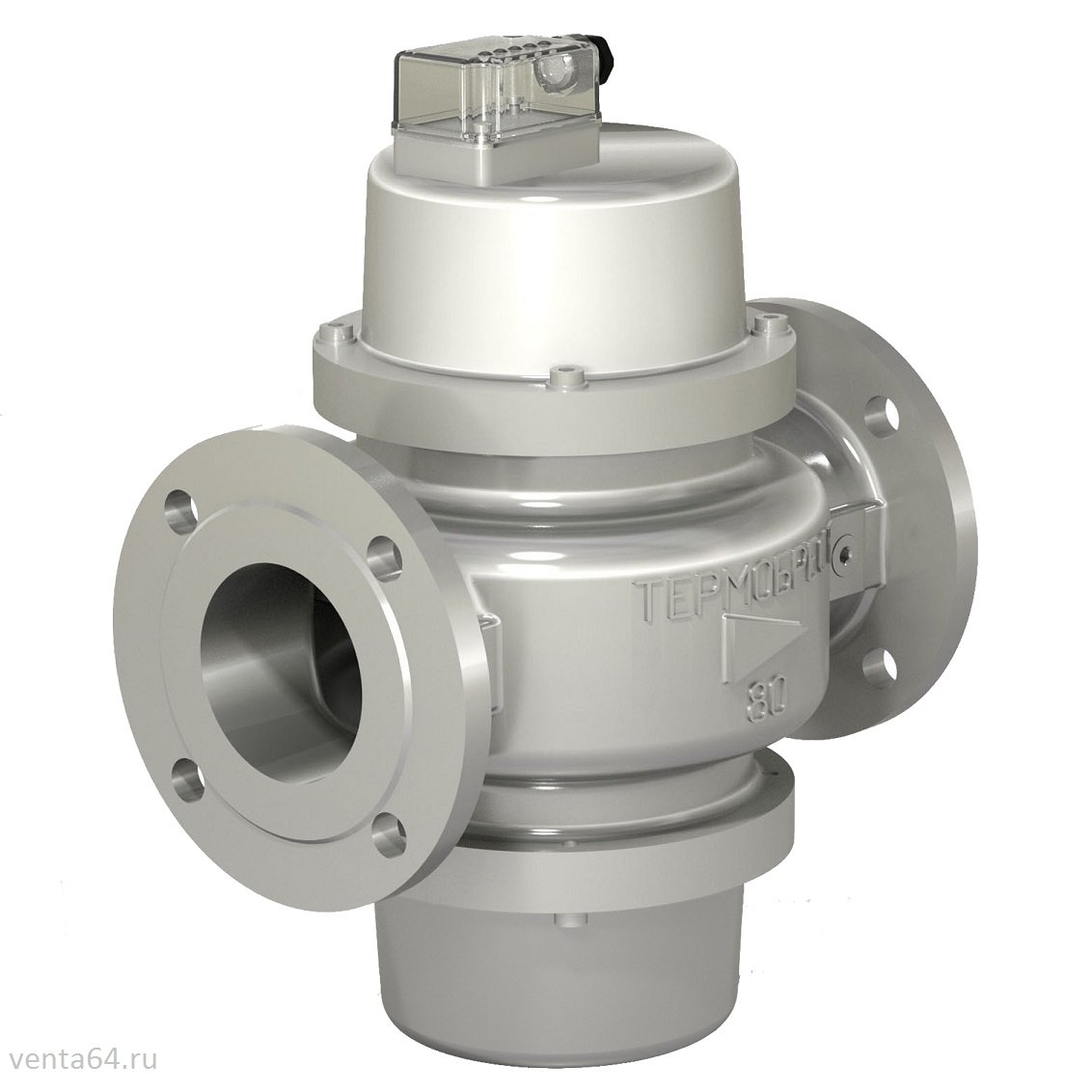

Фильтры газовые ФН фланцевые DN 32-100, стальные, с электрическим ДПД

МАТЕРИАЛ КОРПУСА:

• Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм

НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:

• работающего от сети: 24 В постоянного или переменного тока;
• работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

• 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Возможно изготовление фильтров со встроенным конденсатоотводом;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

Наименование фильтра	DN	Давление рабочее максимальное, МПа	Рабочая площадь фильтр. элемента, м2	Размеры, мм						Масса, кг	Коэффициент сопротивления	Рис.
				L	B	H	Н1	D	d
ФН1 1/4-2Ес ст. фл.	32	0,3	0,03	190	121	237	90	90	14	6,7	3,0	1
ФН1 1/4-2Ет ст. фл.												2
ФН1 1/4-6Ес ст. фл.		0,6										1
ФН1 1/4-6Ет ст. фл.												2
ФН1 1/2-2Ес ст. фл.	40	0,3	0,035	210	160	253	98	100		7,2	2,5	1
ФН1 1/2-2Ет ст. фл.												2
ФН1 1/2-6Ес ст. фл.		0,6										1
ФН1 1/2-6Ет ст. фл.												2
ФН2-2Ес ст. фл.	50	0,3	0,045	240	155	270	107	110		14,7	2,8	1
ФН2-2Ет ст. фл.												2
ФН2-6Ес ст. фл.		0,6										1
ФН2-6Ет ст. фл.												2
ФН2 1/2-1Ес ст.	65	0,3	0,09	270	200	380	162	130		23	2,6	1
ФН2 1/2-1Ет ст.												2
ФН2 1/2-6Ес ст.		0,6										1
ФН2 1/26Ет ст.												2
ФН3-1Ес ст.	80	0,3	0,12	310	230	410	177	150	18	26	2,8	1
ФН3-1Ет ст.												2
ФН3-6Ес ст.		0,6										1
ФН3-6Ет ст.												2
ФН4-1Ес ст.	100	0,3	0,14	350	260	430	187	170		32	4	1
ФН4-1Ет ст.												2
ФН4-6Ес ст.		0,6										1
ФН4-6Ет ст.												2
