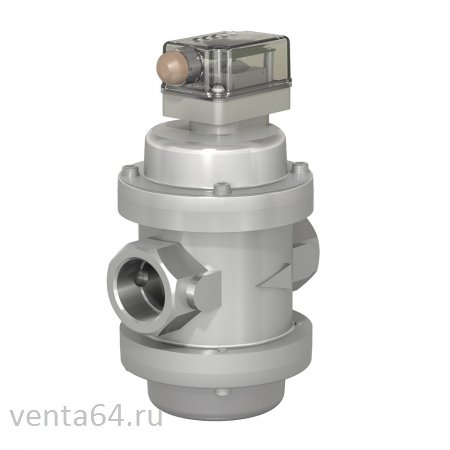

Фильтры газовые ФН1 1/4 муфтовые DN 32, стальные, с электрическим ДПД

МАТЕРИАЛ КОРПУСА:

• Легированная сталь.

КЛИМАТИЧЕСКОЕ ИСПОЛНЕНИЕ:

• У3.1 (-30...+60 °C);

МАКСИМАЛЬНОЕ РАБОЧЕЕ ДАВЛЕНИЕ:

• 3 бар (0,3 МПа);
• 6 бар (0,6 МПа);

МАТЕРИАЛ ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ (СТЕПЕНЬ ФИЛЬТРАЦИИ):

Материал фильтрующего элемента	Степень фильтрации
Полимерный (полиэтилен)	2 мкм 5 мкм 10 мкм 20 мкм 50 мкм (по умолчанию)
Сетчатый (металлическая сетка)	400 мкм 600 мкм 800 мкм

НАПРЯЖЕНИЕ ПИТАНИЯ ИНДИКАТОРА ЗАГРЯЗНЕННОСТИ:

• работающего от сети: 24 В постоянного или переменного тока;
• работающего от батареи: 12 В пост. тока (включается при нажатии кнопки на корпусе индикатора).

МАКСИМАЛЬНЫЙ ПЕРЕПАД ДАВЛЕНИЯ НА ФИЛЬТРЕ, КОНТРОЛИРУЕМЫЙ ИНДИКАТОРОМ ЗАГРЯЗНЕННОСТИ:

• 10 кПа.

ТЕМПЕРАТУРА РАБОЧЕЙ СРЕДЫ:

• (-40...+90 °C) - для фильтров с полимерным фильтрующим элементом;
• (-60...+120 °C) - для фильтров с сетчатым фильтрующим элементом.

МОНТАЖНОЕ ПОЛОЖЕНИЕ:

• на горизонтальных или вертикальных трубопроводах.

ДОПОЛНИТЕЛЬНО:

• Возможно изготовление фильтров со встроенным конденсатоотводом;
• Конструкция фильтра позволяет снимать фильтрующий элемент для его очистки или замены без демонтажа фильтра с трубопровода.

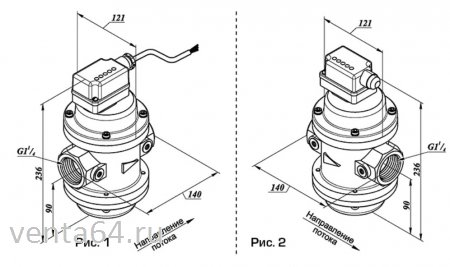

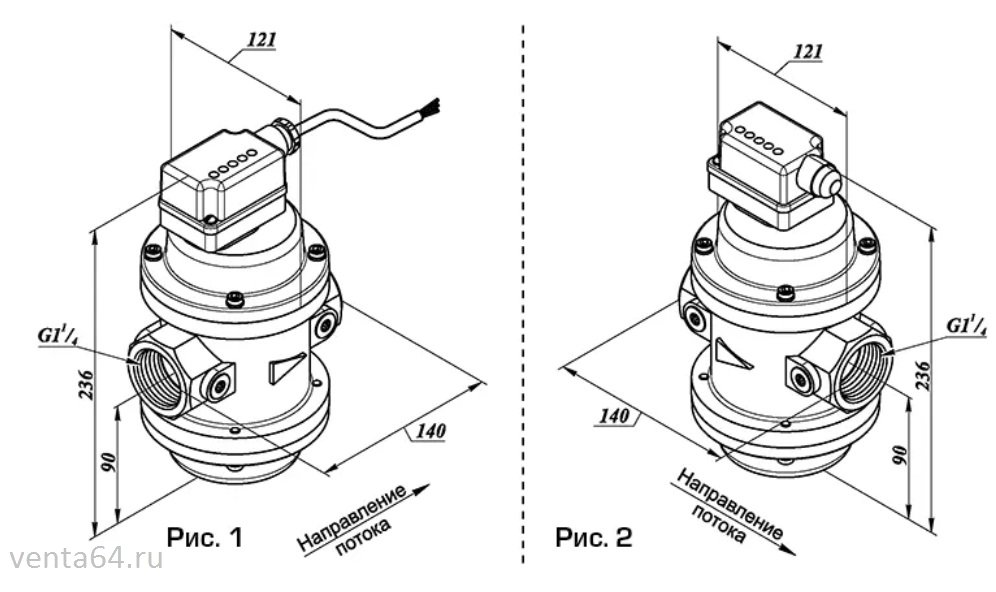

Наименование фильтра	DN	Давление рабочее максимальное, МПа	Рабочая площадь фильтрующего элемента, м2	Масса,  кг	Коэффициент сопротивления	Рис.
ФН1 1/4-2Ес ст.	32	0,3	0,03	3,8	3,3	1
ФН1 1/4-2Ет ст.		0,3				2
ФН1 1/4-6Ес ст.		0,6				1
ФН1 1/4-6Ет ст.		0,6				2
